MEP Là Gì? 9 Loại Bản Vẽ MEP Trong Thiết Kế Nội Thất Văn Phòng

Thống kê từ các đơn vị kiểm toán năng lượng cho thấy: Hơn 40% chi phí vận hành của một tòa nhà văn phòng đến từ hệ thống MEP (Cơ – Điện – Nước), đặc biệt là HVAC. Tuy nhiên, nhiều chủ đầu tư thường tập trung phần lớn ngân sách vào thiết kế nội thất mà bỏ qua tính đồng bộ của hạ tầng kỹ thuật. Sự thiếu hụt một bộ hồ sơ thiết kế MEP chuẩn mực không chỉ dẫn đến các xung đột kỹ thuật tại công trường mà còn để lại những “chi phí ẩn” khổng lồ trong suốt vòng đời dự án. Bài viết này Inter Office sẽ phân tích chi tiết 9 hạng mục bản vẽ MEP thiết yếu, giúp Chủ đầu tư kiểm soát rủi ro và tối ưu hóa suất đầu tư ngay từ giai đoạn quy hoạch.

MEP Là Gì?

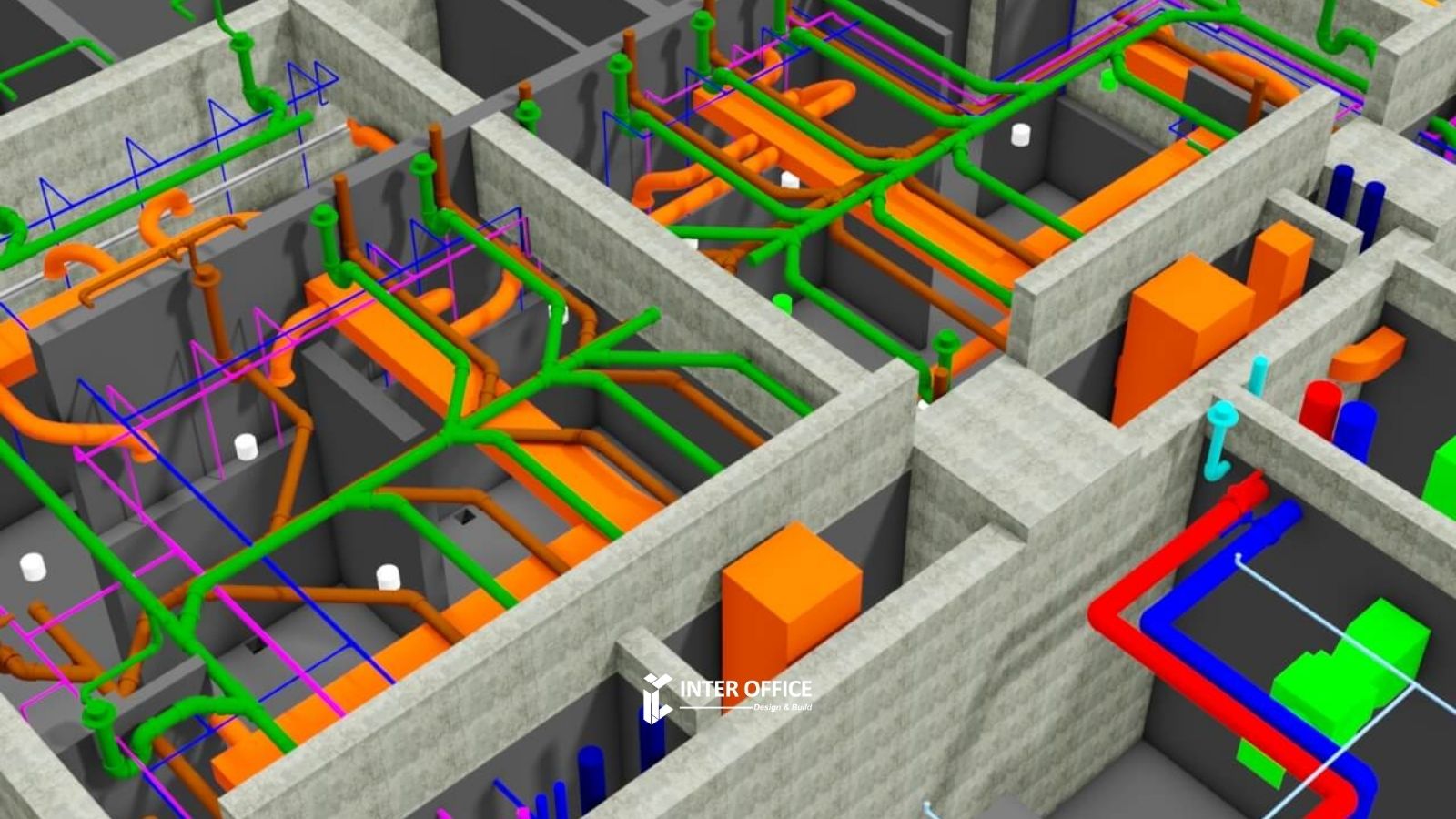

MEP là viết tắt của Mechanical – Electrical – Plumbing, đại diện cho ba hệ thống kỹ thuật cốt lõi giúp một công trình văn phòng có thể vận hành được:

• Cơ khí (Mechanical): Bao gồm hệ thống điều hòa không khí, thông gió cấp khí tươi và hệ thống hút mùi.
• Điện (Electrical): Bao gồm điện động lực (ổ cắm, chiếu sáng) và điện nhẹ (mạng LAN, camera, hệ thống kiểm soát ra vào).
• Cấp thoát nước (Plumbing): Bao gồm hệ thống cấp nước sinh hoạt, thoát nước thải (khu vực Pantry/WC) và hệ thống đường ống phòng cháy chữa cháy.

Trong thực tế thi công, bản vẽ MEP không bao giờ tồn tại độc lập, mà được đồng bộ hóa chặt chẽ với bản vẽ bố trí nội thất, bản vẽ trần và sàn.

Khác với thiết kế kiến trúc tập trung vào hình khối và thẩm mỹ thị giác, thiết kế MEP tập trung hoàn toàn vào yếu tố kỹ thuật và hiệu suất vận hành. Đây là hệ thống quyết định trực tiếp đến mức độ tiện nghi, an toàn và chi phí năng lượng hàng tháng của văn phòng. Đồng thời, bộ hồ sơ MEP chuẩn cũng là cơ sở pháp lý quan trọng để phục vụ công tác nghiệm thu, bàn giao và bảo trì hệ thống trong suốt vòng đời sử dụng của dự án.

Vì Sao Cần Bản Vẽ MEP Trong Thiết Kế Văn Phòng?

Nhiều chủ đầu tư thường chú trọng vào thiết kế nội thất mà xem nhẹ tính phức tạp của hệ thống kỹ thuật, dẫn đến tư duy “vừa làm vừa tính”. Thực tế triển khai cho thấy, việc thiếu hồ sơ MEP chuẩn ngay từ đầu là nguyên nhân chính gây thâm hụt ngân sách và chậm tiến độ bàn giao.

Dưới đây là 3 vai trò cốt lõi của bản vẽ MEP trong dự án văn phòng:

Tối Ưu Chi Phí Vận Hành

Hệ thống MEP quyết định trực tiếp đến hóa đơn năng lượng hàng tháng của doanh nghiệp. Theo số liệu từ VNEEP, hệ thống HVAC chiếm tới 40-60% tổng năng lượng tiêu thụ của một tòa nhà.

• Vai trò của thiết kế: Tính toán chính xác tải lạnh và bố trí sơ đồ nguyên lý phù hợp giúp loại bỏ tình trạng lãng phí điện năng, giảm chi phí vận hành trong dài hạn.

Đồng Bộ Thẩm Mỹ & Công Năng

Bản vẽ MEP giải quyết bài toán xung đột không gian giữa các thiết bị kỹ thuật và trần/tường nội thất.

• Tránh xung đột: Ngăn chặn tình trạng cắt đục trần, phá dỡ vách ngăn do đường ống va chạm với kết cấu hoặc đèn trang trí.
• Tối ưu trải nghiệm: Đảm bảo miệng gió điều hòa được bố trí khoa học, tránh thổi trực tiếp vào vị trí ngồi làm việc gây ảnh hưởng sức khỏe nhân viên, đồng thời đảm bảo độ rọi sáng tiêu chuẩn cho từng khu vực chức năng.

Tuân Thủ Pháp Lý & An Toàn PCCC

Đây là yếu tố tiên quyết để dự án được phép đi vào hoạt động. Các quy định về Phòng cháy chữa cháy (PCCC) tại Việt Nam hiện nay yêu cầu sự chính xác tuyệt đối giữa hồ sơ thiết kế và hiện trạng thi công.

• Nghiệm thu: Bản vẽ MEP chi tiết là cơ sở duy nhất để cơ quan chức năng thẩm duyệt và nghiệm thu PCCC.
• Vận hành: Đảm bảo hệ thống báo cháy, chữa cháy tự động hoạt động chính xác khi có sự cố, bảo vệ tài sản và an toàn cho nhân sự.

9 Loại Bản Vẽ MEP Thường Gặp Trong Dự Án Xây Dựng

Trong các dự án hoàn thiện nội thất văn phòng, hệ thống MEP được phát triển dựa trên hạ tầng kỹ thuật gốc của tòa nhà và được điều chỉnh để tương thích với bố trí nội thất thực tế. Dưới đây là 9 loại bản vẽ kỹ thuật cốt lõi, chi phối trực tiếp đến công năng vận hành và tính pháp lý của dự án.

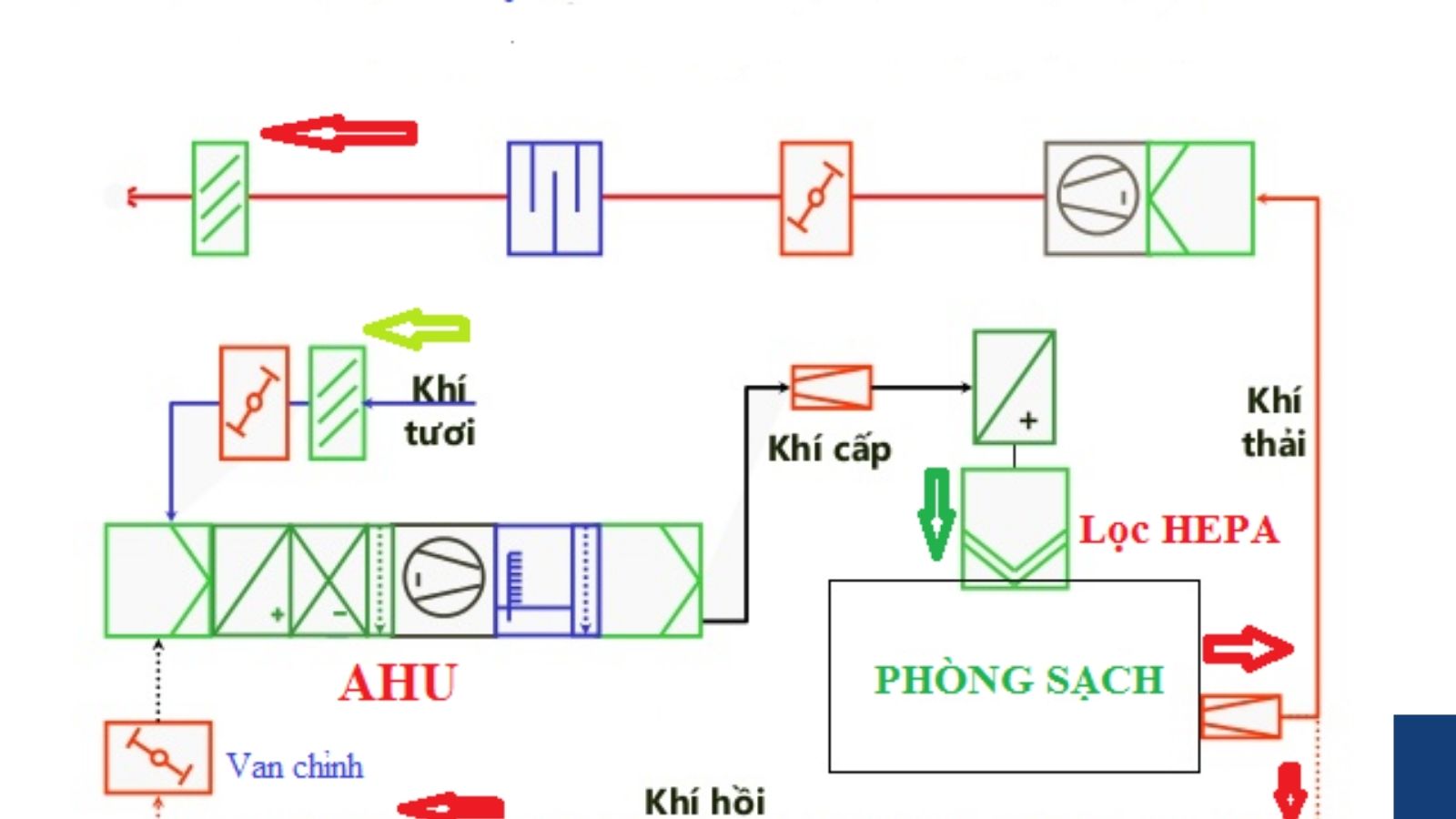

Bản vẽ hệ thống điều hòa & thông gió (HVAC)

Bản vẽ này thể hiện sơ đồ nguyên lý làm việc, vị trí lắp đặt thiết bị xử lý không khí, mạng lưới đường ống dẫn gió và hệ thống cửa cấp – hồi khí.

Trong kỹ thuật thi công, bản vẽ HVAC có các nhiệm vụ cụ thể:

• Kiểm soát vi khí hậu: Tính toán tải lạnh và lưu lượng khí tươi phù hợp với mật độ sử dụng tại từng khu vực, đảm bảo các chỉ số nhiệt độ và độ ẩm nằm trong ngưỡng tiêu chuẩn.
• Tối ưu khí động học: Thiết kế luồng khí lưu thông khoa học, ngăn chặn hiện tượng quẩn khí hoặc tạo ra tiếng ồn cục bộ do vận tốc gió quá lớn.
• Đồng bộ không gian: Xác định cao độ và tọa độ lắp đặt chính xác để tránh xung đột với các hệ thống kỹ thuật khác trên trần.

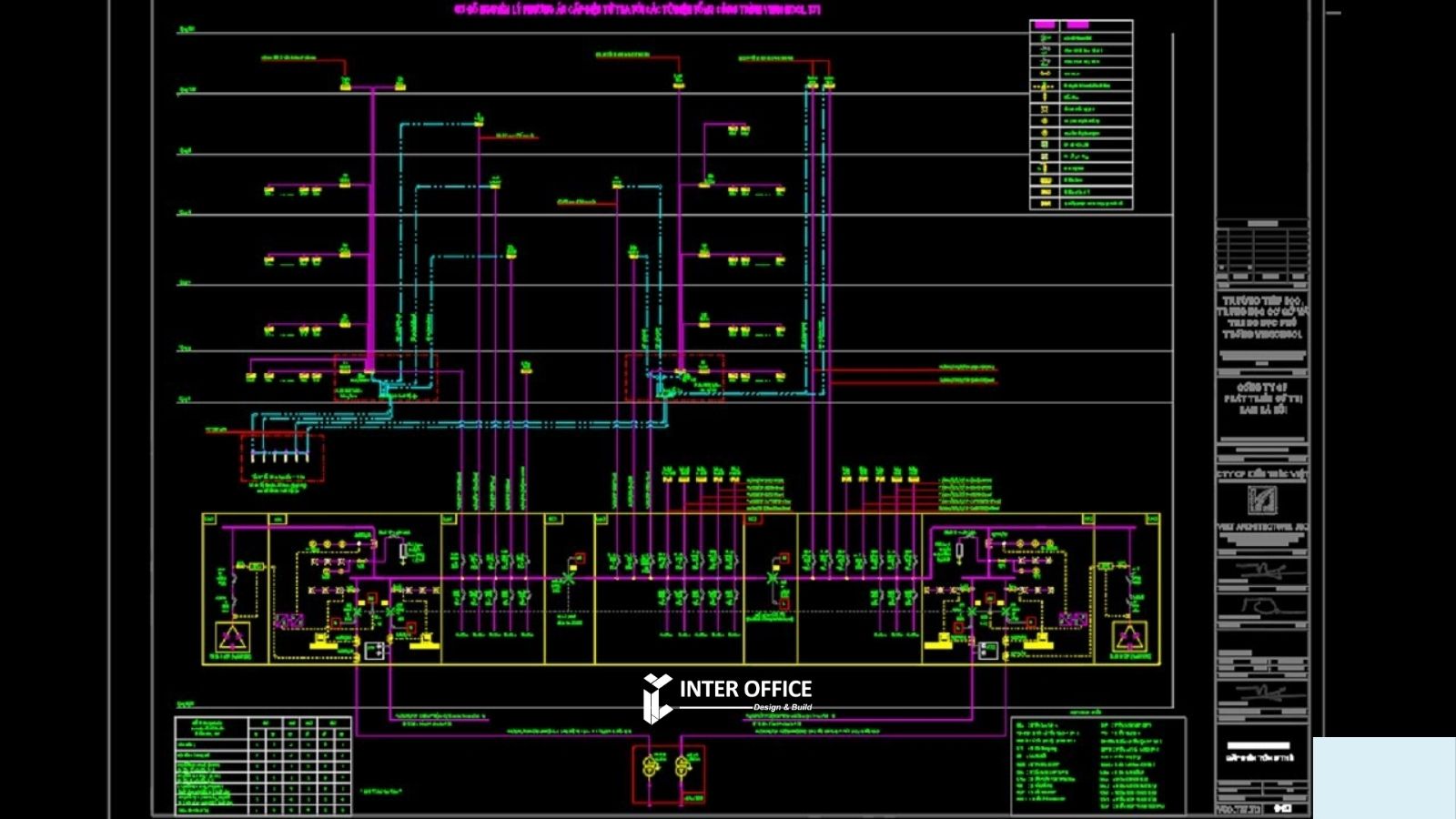

Bản vẽ hệ thống điện & chiếu sáng

Bản vẽ này chi tiết hóa sơ đồ đơn tuyến, nguyên lý tủ điện phân phối, lộ trình dây dẫn và vị trí các thiết bị đầu cuối (ổ cắm, công tắc).

Vai trò kỹ thuật trong vận hành:

• Cân bằng phụ tải: Tính toán công suất tiêu thụ chính xác cho từng lộ điện, đảm bảo an toàn cho các thiết bị công suất lớn và hệ thống nguồn dự phòng.
• Đảm bảo độ rọi: Thiết kế bố trí đèn chiếu sáng dựa trên mô phỏng quang học, đảm bảo cường độ sáng (Lux) đạt chuẩn cho từng khu vực làm việc.
• An toàn điện: Quy định rõ quy cách tiếp địa và các thiết bị bảo vệ chống dòng rò, ngắn mạch.

Bản vẽ cấp thoát nước

Hạng mục này tập trung giải quyết các yếu tố thủy lực cho khu vực dịch vụ như nhà vệ sinh, khu vực bếp (pantry) và khu pha chế.

Yêu cầu kỹ thuật cần thể hiện:

• Nguyên lý thủy lực: Kiểm soát độ dốc đường ống thoát thải để đảm bảo dòng chảy tự nhiên, ngăn chặn tình trạng tắc nghẽn và lắng đọng cặn.
• Ngăn mùi và rò rỉ: Xác định vị trí lắp đặt phễu thu sàn, bẫy nước (siphon) và biện pháp chống thấm tại các cổ ống xuyên sàn.
• Cấp nước ổn định: Tính toán đường kính ống và áp lực nước phù hợp để đảm bảo lưu lượng cấp đến từng thiết bị đầu vòi.

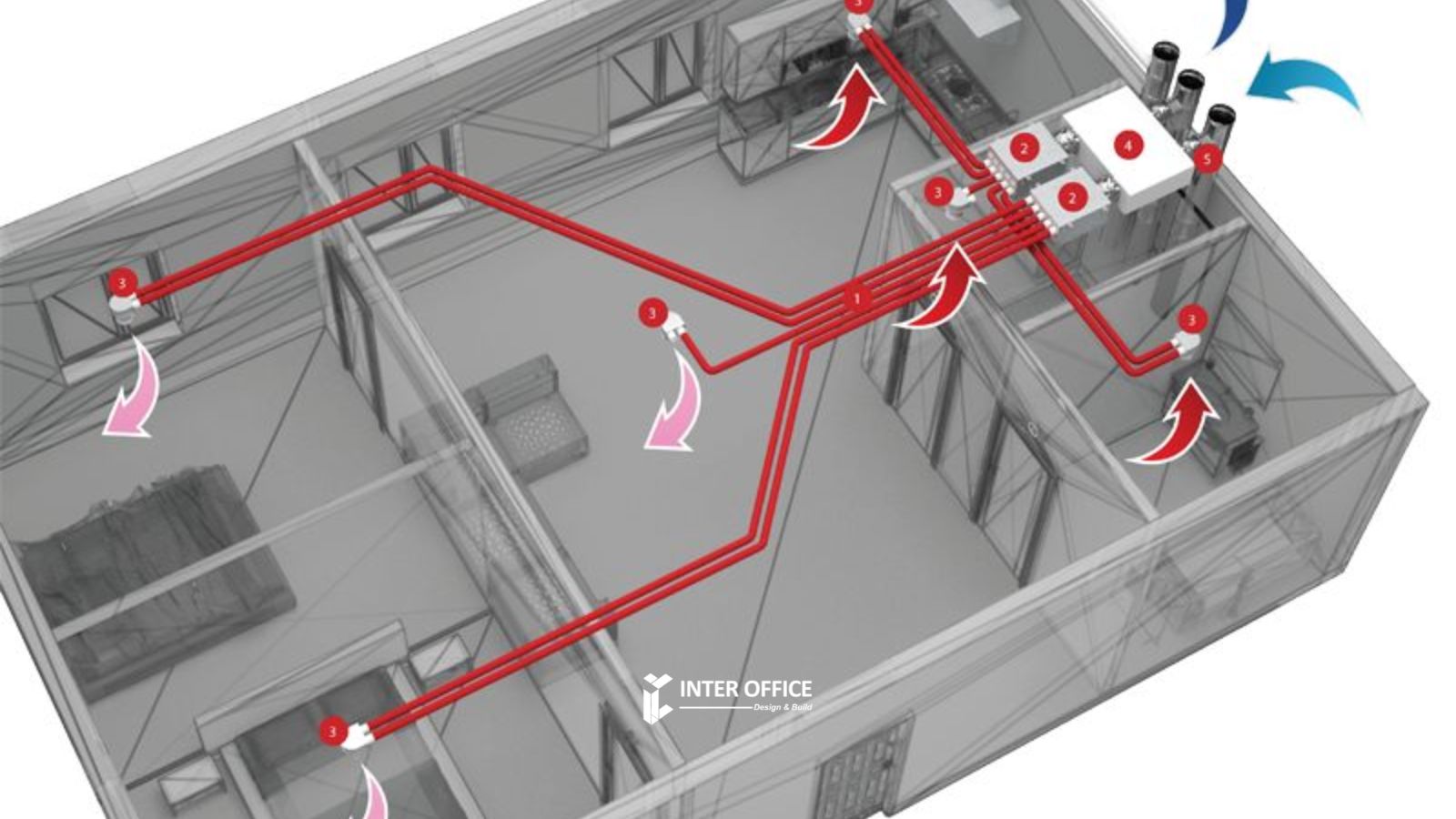

Bản vẽ phòng cháy chữa cháy

Đây là tài liệu kỹ thuật mang tính pháp lý bắt buộc, thể hiện vị trí đầu báo cháy, đầu phun nước tự động, tủ chữa cháy và lối thoát nạn.

Các tiêu chí kiểm soát nghiêm ngặt:

• Tuân thủ quy chuẩn: Thiết kế phải đáp ứng tuyệt đối các Tiêu chuẩn Việt Nam hiện hành về khoảng cách lắp đặt và bán kính bảo vệ của thiết bị.
• Khả năng kích hoạt: Đảm bảo hệ thống báo cháy và chữa cháy tự động hoạt động chính xác, đồng bộ khi có tín hiệu sự cố.
• Cơ sở nghiệm thu: Là căn cứ duy nhất để cơ quan chức năng thẩm duyệt và cấp phép đưa công trình vào sử dụng.

Bản vẽ phối hợp trần

Đây là bản vẽ quan trọng nhất trong giai đoạn Tiền thi công, dùng để giải quyết các xung đột không gian.

Mục tiêu kỹ thuật:

• Xử lý xung đột: Phát hiện và điều chỉnh các vị trí va chạm giữa đèn, miệng gió, đầu phun chữa cháy và các thiết bị ngoại vi khác.
• Định vị thẩm mỹ: Sắp xếp các thiết bị theo trật tự thẳng hàng, đảm bảo tính cân đối thị giác và phù hợp với lưới xương trần.
• Kiểm soát cao độ: Xác định chiều cao trần thông thủy chính xác sau khi đã trừ đi không gian dành cho hệ thống kỹ thuật.

Bản vẽ chi tiết lắp đặt

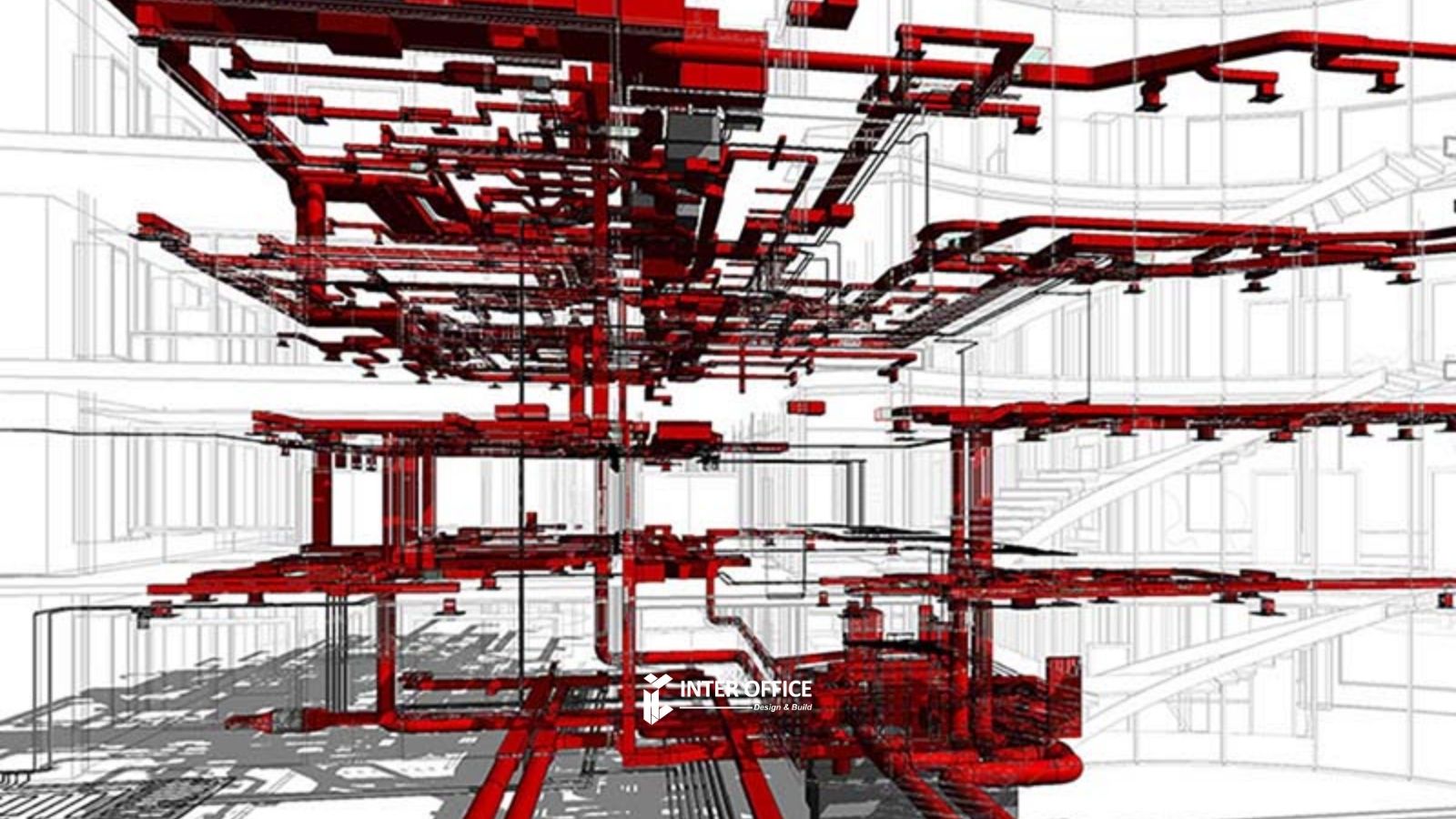

Tài liệu này quy chuẩn hóa phương pháp thi công cho từng hạng mục cụ thể, đóng vai trò hướng dẫn kỹ thuật cho đội ngũ lắp đặt.

Nội dung thể hiện:

• Quy cách vật tư: Mô tả chi tiết về chủng loại ty treo, giá đỡ, đai ốc và phương pháp gia cố chắc chắn.
• Chuẩn hóa thao tác: Hướng dẫn cách thức đấu nối dây điện, ghép ống, lắp đặt thiết bị để giảm thiểu sai số chủ quan của nhân công.

Bản vẽ chi tiết xuyên sàn/tường

Bản vẽ này chỉ định tọa độ các lỗ mở (sleeves) cần đặt chờ sẵn trước khi đổ bê tông hoặc xây tường để phục vụ việc đi đường ống kỹ thuật.

Vai trò quan trọng đối với kết cấu:

• Bảo vệ kết cấu chịu lực: Ngăn chặn việc khoan cắt tùy tiện vào dầm, cột hoặc sàn bê tông sau khi đã hoàn thiện phần thô.
• Kiểm soát kỹ thuật: Đảm bảo các vị trí xuyên sàn/tường được xử lý chèn bịt bằng vật liệu chống cháy lan và chống thấm đúng quy định xây dựng.

Bản vẽ thi công

Được phát triển chi tiết từ bản vẽ thiết kế kỹ thuật, bản vẽ thi công cung cấp các thông số kích thước thực tế để phục vụ trực tiếp cho công tác lắp đặt tại công trường.

Đặc điểm chính:

• Tính thực tế: Cập nhật các điều chỉnh phù hợp với hiện trạng mặt bằng và kích thước vật tư thực tế.
• Căn cứ giám sát: Là thước đo chuẩn để bộ phận giám sát kiểm tra, đối chiếu và nghiệm thu khối lượng công việc của nhà thầu.

Bản vẽ hoàn công

Đây là bộ hồ sơ kỹ thuật ghi nhận lại chính xác hiện trạng hệ thống MEP sau khi dự án kết thúc, bao gồm toàn bộ các thay đổi phát sinh trong quá trình thi công.

Giá trị sử dụng lâu dài:

• Dữ liệu quản lý: Cung cấp thông tin chính xác về sơ đồ đường dây, đường ống ngầm để phục vụ công tác vận hành.
• Cơ sở bảo trì: Giúp kỹ thuật viên xác định nhanh chóng vị trí sự cố để sửa chữa hoặc lên phương án cải tạo, nâng cấp trong tương lai mà không ảnh hưởng đến hạ tầng hiện hữu.

Ứng Dụng Bản Vẽ MEP Trong Thiết Kế Nội Thất Văn Phòng

Hệ thống kỹ thuật MEP và thiết kế nội thất là hai thành tố có mối quan hệ cộng sinh mật thiết. Sự đồng bộ hóa giữa hai hạng mục này quyết định trực tiếp đến hiệu suất vận hành và trải nghiệm tiện nghi của người sử dụng. Dưới đây là các nguyên tắc tương tác kỹ thuật cốt lõi cần được tuân thủ:

Việc bố trí mặt bằng nội thất phải căn cứ vào hệ thống đường ống trục đứng sẵn có của tòa nhà, đặc biệt đối với các khu vực sử dụng nước như nhà bếp, khu vực pha chế hay nhà vệ sinh.

• Nguyên tắc kỹ thuật: Các khu vực này cần được bố trí tiếp giáp với hộp kỹ thuật trung tâm để tối ưu hóa khoảng cách đường ống. Điều này giúp đảm bảo độ dốc thủy lực cần thiết cho quá trình thoát thải tự nhiên, tránh tình trạng phải tôn cốt nền quá cao để giấu ống, gây ảnh hưởng đến cao độ trần và thẩm mỹ chung của không gian.

Xác định cao độ trần thông thủy và xử lý không gian kỹ thuật

Hệ thống MEP, đặc biệt là các đường ống gió kích thước lớn, đóng vai trò chi phối trực tiếp đến cao độ trần hoàn thiện.

• Giải pháp thiết kế: Kiến trúc sư và kỹ sư cơ điện cần phối hợp để xác định chính xác khoảng không gian cần thiết cho việc lắp đặt thiết bị trên trần. Trong trường hợp hệ thống kỹ thuật chiếm dụng không gian lớn, giải pháp thiết kế trần mở lộ thiên phong cách công nghiệp thường được áp dụng để tối ưu hóa độ thoáng và thể tích không khí lưu thông, thay vì ép hạ trần thạch cao xuống mức thấp gây cảm giác bí bách.

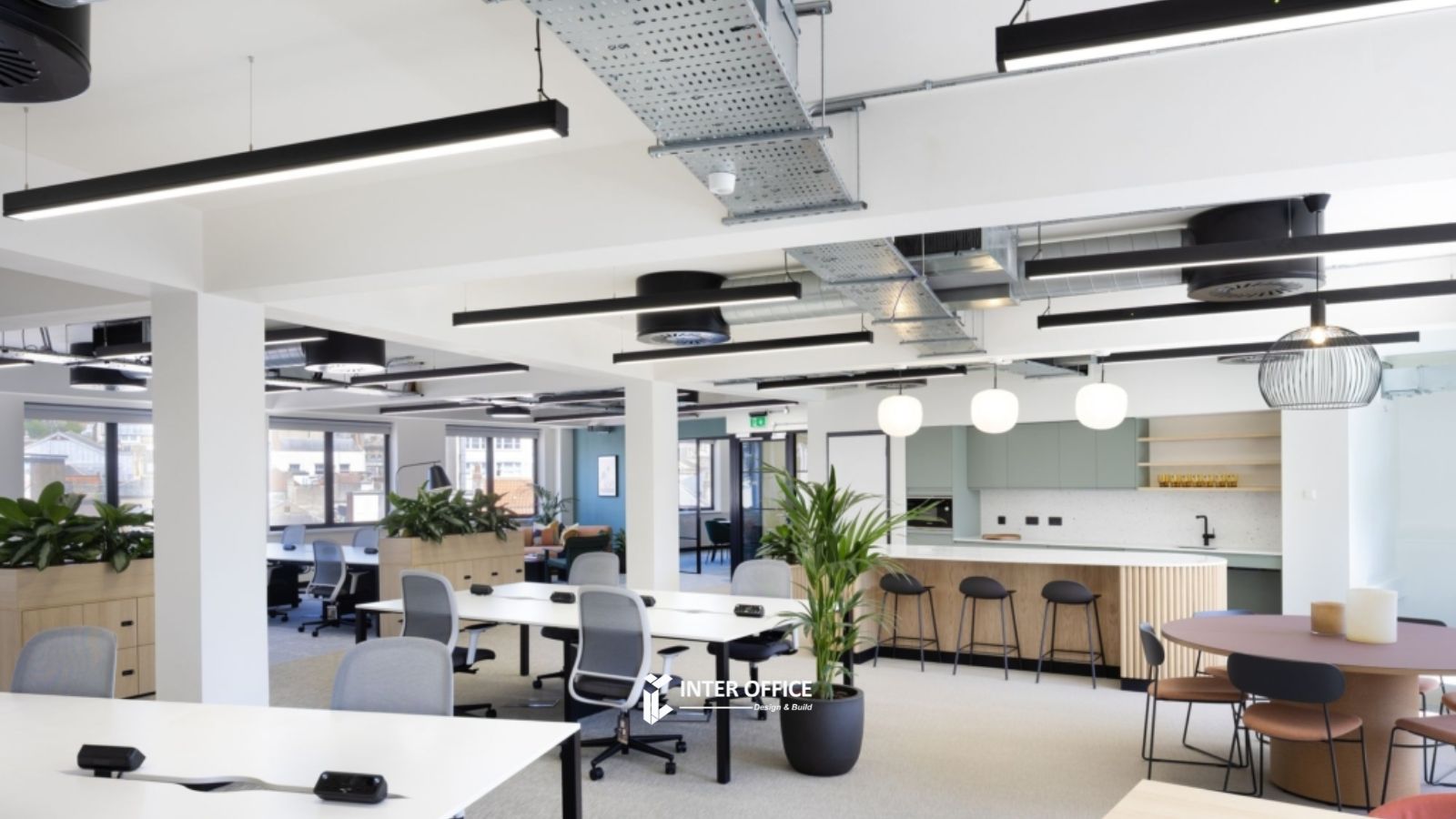

Đồng bộ hóa vị trí làm việc với hạ tầng điện và dữ liệu

Hệ thống cấp nguồn và mạng dữ liệu cần được tính toán tọa độ chính xác để khớp nối với vị trí bàn làm việc theo bản vẽ nội thất.

• Tối ưu vận hành: Thay vì sử dụng dây dẫn nổi gây mất an toàn và thẩm mỹ, thiết kế MEP hiện đại ưu tiên sử dụng hệ thống hộp điện âm sàn hoặc tích hợp đường dây trong vách ngăn bàn làm việc. Giải pháp này đảm bảo tiêu chuẩn an toàn điện, tạo sự thuận tiện tối đa cho người sử dụng và duy trì sự gọn gàng cho không gian văn phòng.

Kiểm soát chất lượng không khí và vi khí hậu theo phân vùng chức năng

Mỗi khu vực trong văn phòng có mật độ nhân sự và tính chất hoạt động khác nhau, do đó yêu cầu về điều hòa không khí cũng khác biệt.

• Yêu cầu kỹ thuật: Các không gian kín với mật độ người cao như phòng họp đòi hỏi hệ thống cấp khí tươi độc lập để duy trì nồng độ oxy và kiểm soát mức khí cacbonic. Việc tính toán sai lưu lượng khí tươi sẽ dẫn đến tình trạng thiếu khí, gây mệt mỏi và giảm hiệu suất làm việc của nhân sự trong các phiên họp kéo dài.

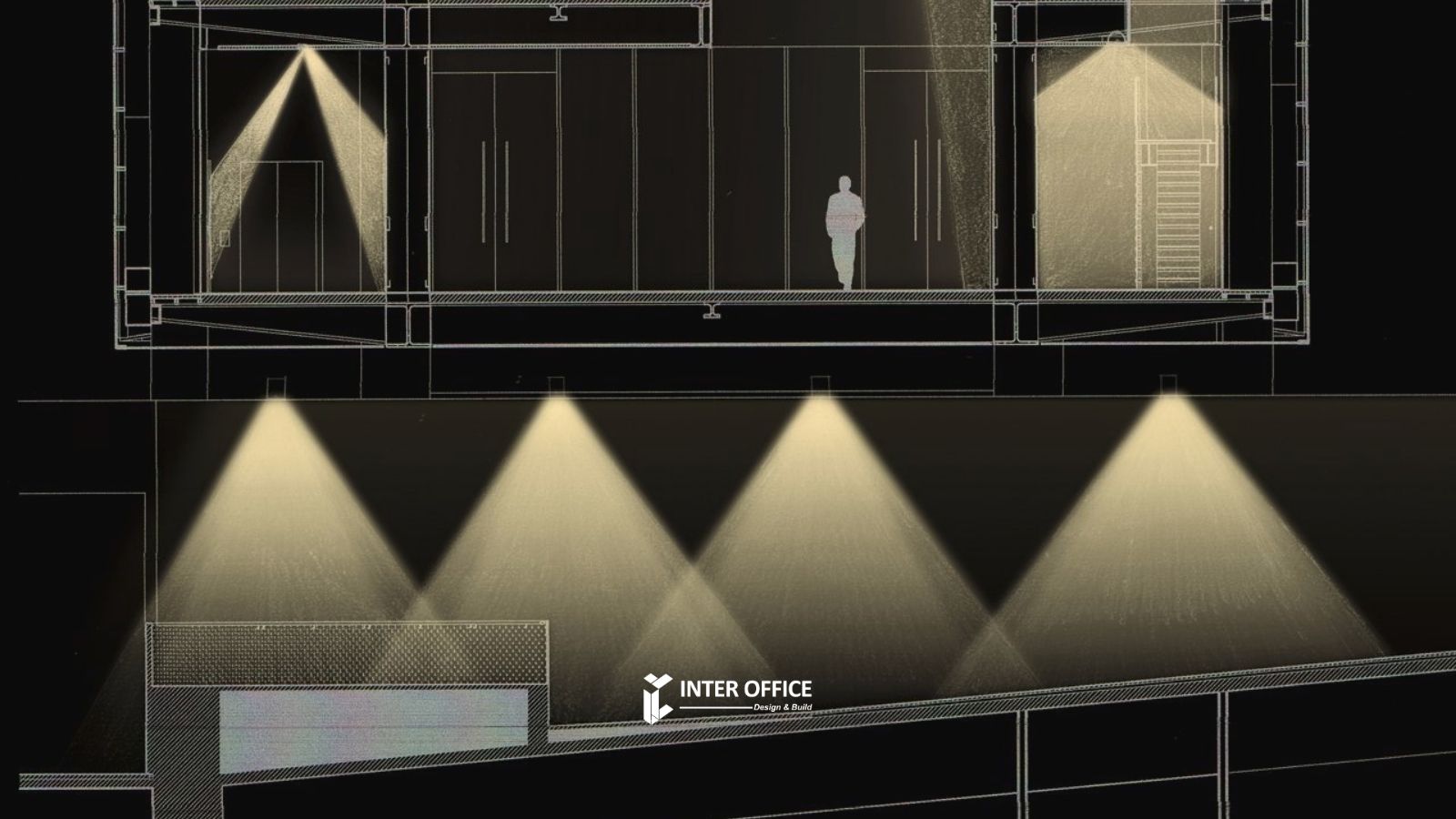

Thiết kế kịch bản chiếu sáng tích hợp công năng và thẩm mỹ

Hệ thống chiếu sáng trong bản vẽ MEP không chỉ đơn thuần là cung cấp ánh sáng, mà phải được tính toán dựa trên các thông số quang học kỹ thuật.

• Phân lớp ánh sáng: Cần phối hợp giữa ánh sáng nền đảm bảo độ rọi tiêu chuẩn từ 300 đến 500 lux để bảo vệ thị lực, và ánh sáng điểm nhấn tập trung vào các vị trí nhận diện thương hiệu hoặc tác phẩm nghệ thuật. Chỉ số hoàn màu và nhiệt độ màu của đèn cũng phải được lựa chọn để tương thích với màu sắc của vật liệu nội thất.

Tuân thủ quy chuẩn an toàn phòng cháy trong phân chia không gian

Việc dựng vách ngăn chia phòng trong thiết kế nội thất phải tuân thủ nghiêm ngặt các khoảng cách an toàn với hệ thống phòng cháy chữa cháy.

• Kiểm soát rủi ro: Vách ngăn kính hoặc thạch cao không được phép cắt ngang vùng phủ bảo vệ của đầu phun nước chữa cháy hoặc che khuất tầm nhìn của hệ thống đèn chỉ dẫn thoát nạn. Đây là lỗi kỹ thuật phổ biến dẫn đến việc công trình không đạt yêu cầu nghiệm thu về phòng cháy chữa cháy, buộc phải tháo dỡ và sửa chữa tốn kém.

Ứng dụng công nghệ BIM và AI trong tối ưu hóa thiết kế MEP

Việc chuyển đổi số trong ngành xây dựng đã thay đổi hoàn toàn phương thức thiết kế hệ thống cơ điện. Hiện nay, quy trình thiết kế MEP hiện đại dựa trên nền tảng Mô hình thông tin công trình và Trí tuệ nhân tạo để đảm bảo độ chính xác và hiệu quả đầu tư.

Số hóa và tự động hóa hồ sơ thiết kế

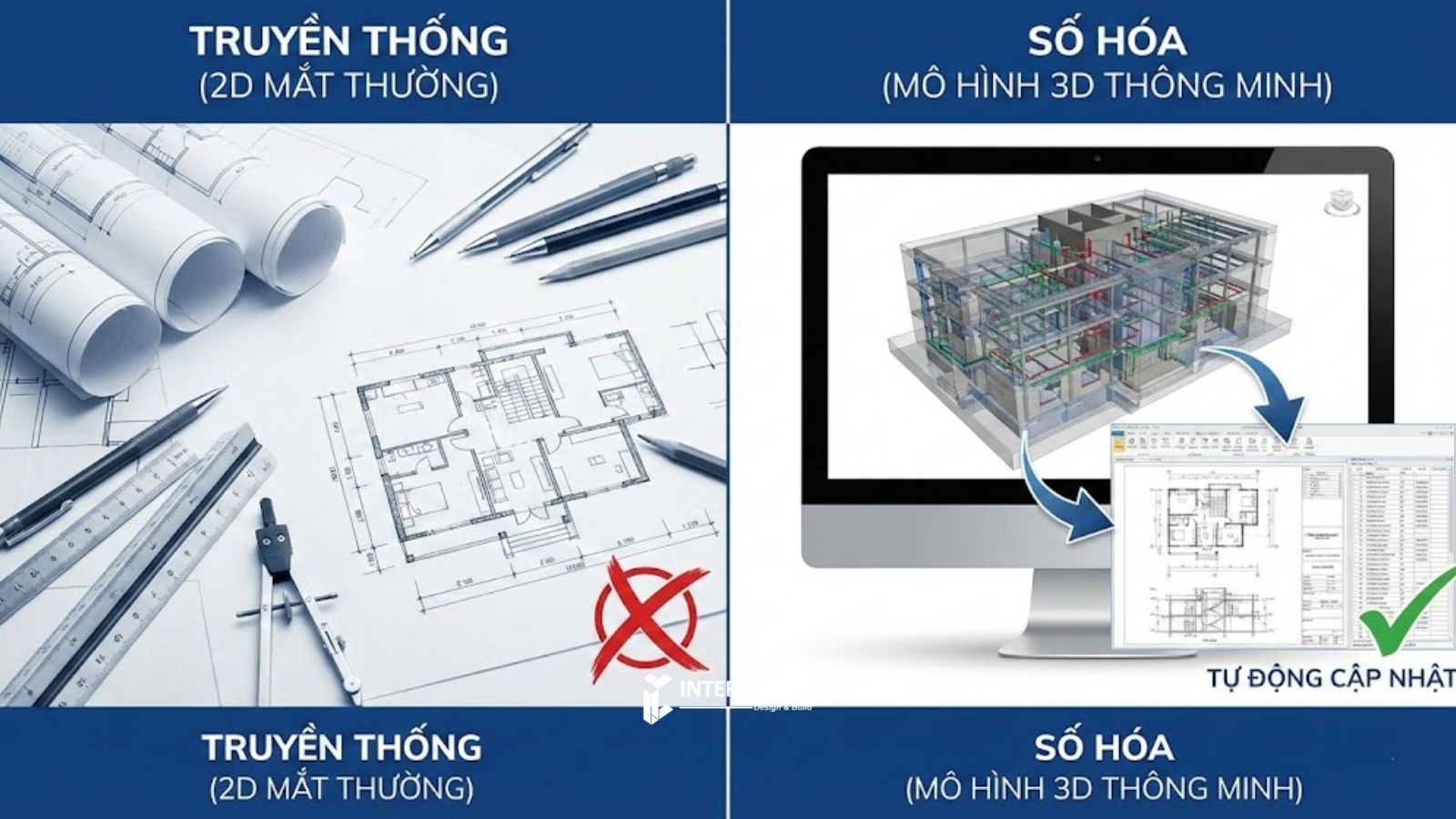

Thay vì phương pháp vẽ kỹ thuật 2D truyền thống, các kỹ sư thiết lập mô hình 3D trực quan chứa đựng đầy đủ thông tin vật lý và chức năng của công trình.

• Hiệu quả kỹ thuật: Từ mô hình 3D trung tâm, phần mềm tự động trích xuất các bản vẽ mặt bằng, mặt cắt và chi tiết với độ chính xác tuyệt đối. Mọi sự thay đổi trên mô hình sẽ tự động cập nhật đồng bộ trên toàn bộ hồ sơ bản vẽ, loại bỏ sai sót do điều chỉnh thủ công.

Kiểm soát và xử lý xung đột đa hệ trước thi công

Công nghệ phát hiện va chạm tích hợp trong phần mềm mô hình hóa cho phép rà soát hàng nghìn điểm giao cắt giữa các hệ thống (ống gió, máng cáp, đường ống nước, kết cấu dầm).

• Tối ưu chi phí: Việc phát hiện và xử lý xung đột ngay trên môi trường giả lập giúp giảm thiểu 20-30% chi phí phát sinh do việc đập đi làm lại hoặc sửa chữa tại công trường.

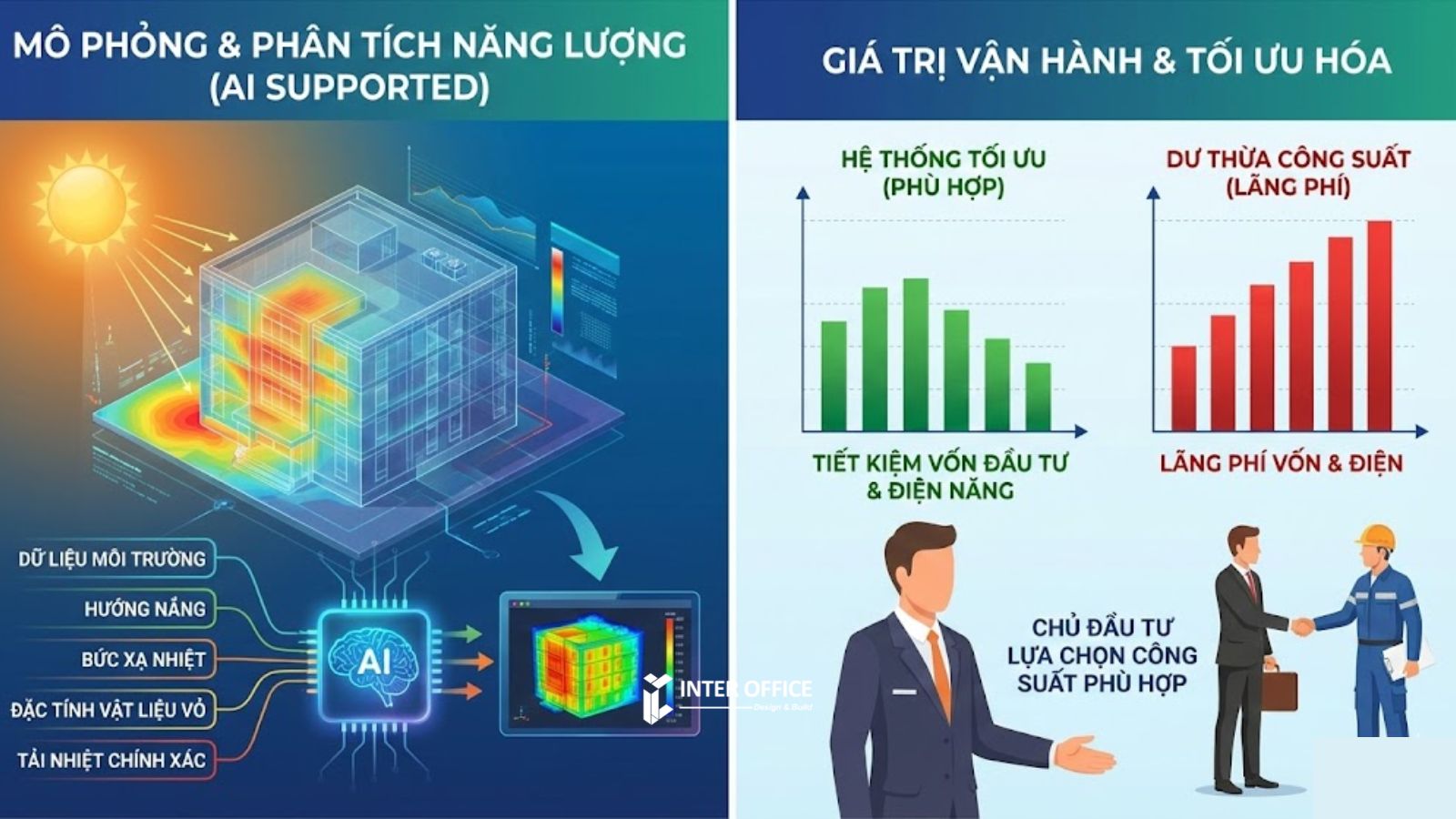

Mô phỏng và tối ưu hóa năng lượng

Trí tuệ nhân tạo hỗ trợ phân tích dữ liệu môi trường (hướng nắng, bức xạ nhiệt) và đặc tính vật liệu vỏ bao che để tính toán tải nhiệt chính xác cho công trình.

• Giá trị vận hành: Kết quả mô phỏng giúp chủ đầu tư lựa chọn công suất hệ thống điều hòa phù hợp, tránh tình trạng dư thừa công suất gây lãng phí vốn đầu tư ban đầu và chi phí điện năng vận hành.

Đồng bộ hóa dữ liệu và quản lý từ xa

Nền tảng lưu trữ đám mây cho phép kiến trúc sư nội thất và kỹ sư cơ điện làm việc song song trên cùng một mô hình dữ liệu chung.

• Tiến độ dự án: Rút ngắn đáng kể thời gian phối hợp và phê duyệt thiết kế. Đồng thời, dữ liệu từ bản vẽ kỹ thuật số có thể tích hợp với hệ thống quản lý tòa nhà thông minh, phục vụ việc giám sát và điều khiển thiết bị qua giao thức Internet vạn vật.

Các câu hỏi thường gặp (FAQ) về thiết kế MEP văn phòng

Dưới đây là giải đáp chuyên môn cho các vấn đề thường gặp trong quá trình hoạch định và triển khai dự án văn phòng.

Nên thiết kế nội thất hay hệ thống MEP trước?

Quy trình chuẩn mực yêu cầu sự triển khai song song hoặc chốt phương án bố trí nội thất sơ bộ trước.

• Lý do kỹ thuật: Hệ thống MEP đóng vai trò phục vụ công năng. Vị trí của các thiết bị đầu cuối (đèn, miệng gió, ổ cắm) phụ thuộc hoàn toàn vào phân vùng chức năng nội thất (vị trí bàn làm việc, phòng họp, khu vực thiết bị). Việc có bố trí nội thất trước giúp thiết kế MEP chính xác, tránh chỉnh sửa nhiều lần.

Đánh giá khả năng tái sử dụng hạ tầng kỹ thuật hiện hữu?

Việc tận dụng hệ thống cũ là khả thi nhưng cần thực hiện khảo sát đánh giá hiện trạng kỹ lưỡng.

• Phân tích rủi ro: Đối với các hệ thống đã vận hành trên 5-10 năm, vật tư thường bị lão hóa (dây điện giảm khả năng cách điện, ống nước đóng cặn). Trong nhiều trường hợp, chi phí cải tạo, chắp vá và rủi ro sự cố trong quá trình vận hành sau này có thể cao hơn chi phí đầu tư hệ thống mới đồng bộ.

Giải pháp tối ưu chi phí MEP hiệu quả?

Cần phân biệt rõ giữa chi phí đầu tư ban đầu và chi phí vận hành.

• Khuyến nghị: Nên ưu tiên sử dụng thiết bị có hiệu suất năng lượng cao (như công nghệ biến tần) và thuê đơn vị tư vấn thiết kế chuyên nghiệp để tính toán công suất chính xác. Mức đầu tư ban đầu có thể cao hơn, nhưng sẽ được bù đắp nhanh chóng nhờ việc giảm thiểu chi phí điện năng và bảo trì trong suốt vòng đời dự án.

Hệ thống MEP tuy ẩn mình sau những bức tường và trần nhà, nhưng lại đóng vai trò quyết định đến sức khỏe và chi phí vận hành của cả văn phòng. Một bản thiết kế nội thất đẹp sẽ trở nên vô nghĩa nếu nhân viên của bạn phải làm việc trong môi trường nóng bức, thiếu sáng hay mất an toàn.

Hy vọng qua bài viết này, Inter Office đã giúp bạn hiểu rõ MEP là gì và tầm quan trọng của 9 loại bản vẽ MEP. Đừng để những sai sót kỹ thuật làm ảnh hưởng đến hiệu suất doanh nghiệp. Bạn đang chuẩn bị thiết kế văn phòng và lo lắng về các vấn đề MEP phức tạp? Hãy để Inter Office giúp bạn rà soát và tư vấn giải pháp tối ưu nhất ngay từ đầu. Liên hệ ngay để nhận tư vấn miễn phí!
