Tiêu chuẩn thiết kế hệ thống PCCC tại văn phòng quan trọng cho an toàn nhân viên và tài sản. Nó bao gồm quy định về thiết kế, vật liệu và hệ thống PCCC. Tuân thủ các tiêu chuẩn này không chỉ bảo vệ tài sản mà còn cứu mạng người trong trường hợp cháy nổ, đặc biệt là nơi đông người làm việc..
Hệ Thống PCCC Là Gì? Khái Niệm Và Vai Trò Trong Công Trình
Hệ thống phòng cháy chữa cháy (PCCC) là một tập hợp các giải pháp kỹ thuật, công nghệ và trang thiết bị được lắp đặt vào các công trình xây dựng. Mục tiêu của hệ thống này là phòng ngừa, phát hiện kịp thời và ứng phó hiệu quả với các sự cố cháy, nổ. Hệ thống này bao gồm nhiều thành phần phối hợp để bảo vệ con người, tài sản và môi trường khỏi những tác động tiêu cực do hỏa hoạn.
Các Tiêu Chuẩn Pháp Lý Về Thiết Kế Hệ Thống PCCC Cần Tuân Thủ
Pháp luật quy định rất chặt chẽ về an toàn PCCC, xem đây là một yếu tố quan trọng để bảo vệ sự an toàn của con người và tài sản. Tùy thuộc vào từng công trình xây dựng, có thể áp dụng một hoặc nhiều tiêu chuẩn khác nhau.
Dưới đây là danh sách các tiêu chuẩn thiết kế hệ thống PCCC theo quy định hiện hành của pháp luật:
- Nghị định số 136/2020 NĐ-CP;
- Quy chuẩn kỹ thuật Quốc gia QCVN 06:2020/BXD;
- Tiêu chuẩn Việt Nam TCVN 3890:2009 về phương tiện PCCC cho nhà và công trình – trang bị, bố trí, kiểm tra và bảo dưỡng;
- TCVN 4756:1989 quy định nối đất và nối không cho các thiết bị điện;
- TCVN 5307:2009 về các yêu cầu thiết kế cho kho dầu mỏ và sản phẩm dầu mỏ;
- TCVN 5334:2007 về an toàn trong thiết kế, lắp đặt và sử dụng thiết bị điện trong kho dầu mỏ và các sản phẩm dầu mỏ;
- TCVN 5507:2002 về an toàn trong sản xuất, kinh doanh, sử dụng, bảo quản và vận chuyển các hóa chất nguy hiểm;
- TCVN 5684:2003 quy định chung về an toàn cháy trong các công trình dầu mỏ và sản phẩm dầu mỏ;
- TCVN 5738:2000 về yêu cầu kỹ thuật đối với hệ thống báo cháy tự động;
- TCVN 6101:1990 về thiết kế và lắp đặt hệ thống chữa cháy bằng CO2;
- TCVN 6160:1996 về yêu cầu thiết kế hệ thống PCCC cho nhà cao tầng;
- TCVN 6223:1996 và TCVN 6223:2011 về an toàn trong các cửa hàng khí đốt hóa lỏng và dầu mỏ hóa lỏng;
- TCVN 6290:1997 về kiểm tra chai chứa khí vĩnh cửu và kiểm tra tại thời điểm nạp khí;
- TCVN 6292:1997 về kiểm tra các chai chứa khí bằng thép hàn có thể nạp lại;
- TCVN 6034:1997 về an toàn trong việc bảo quản, xếp dỡ và vận chuyển các chai chứa khí đốt hóa lỏng;
- TCVN 6484:1999 về an toàn trong thiết kế, chế tạo và sử dụng xe bồn vận chuyển khí đốt hóa lỏng;
- TCVN 7161-1:2002 về hệ thống chữa cháy bằng khí, bao gồm các tính chất vật lý và thiết kế hệ thống (Phần 1: Yêu cầu chung);
- TCVN 7161-9:2009 về hệ thống chữa cháy bằng khí, bao gồm các tính chất vật lý và thiết kế hệ thống (Phần 9: chất chữa cháy HFC 227EA);
- TCVN 9206:2012 về lắp đặt thiết bị điện cho các công trình nhà ở và công trình công cộng;
- TCVN 9207:2012 hướng dẫn về thiết kế hệ thống dây điện cho công trình nhà ở và công cộng;
- TCVN 2622:1995 yêu cầu thiết kế cho phòng cháy, chống cháy cho nhà và công trình;
- TCVN 4879:1989 về các biển báo an toàn liên quan đến phòng cháy;
- TCVN 5065:1990 về tiêu chuẩn thiết kế khách sạn;
- TCVN 6161:1996 về các yêu cầu thiết kế phòng cháy và kiểm soát cháy cho các chợ và trung tâm mua sắm;
- TCVN 6379:1998 quy định kỹ thuật cho thiết bị chữa cháy bằng trụ nước chữa cháy;
- TCVN 7278-1:2003 yêu cầu kỹ thuật cho chất tạo bọt chữa cháy độ nở thấp dùng để phun lên bề mặt các chất lỏng không hòa tan với nước;
- TCVN 7278-2:2003 yêu cầu kỹ thuật cho chất tạo bọt chữa cháy độ nở trung bình và cao dùng để phun lên bề mặt các chất lỏng không hòa tan với nước;
- TCVN 7278-3:2003 yêu cầu kỹ thuật cho chất tạo bọt chữa cháy độ nở thấp dùng để phun lên bề mặt các chất lỏng cháy hòa tan được với nước;
- TCVN 48:1996 quy định chung về phòng cháy và kiểm soát cháy cho các doanh nghiệp TMDV;
Xem thêm: 7 Tiêu Chuẩn PCCC Cần Biết Khi Thiết Kế Tòa Nhà Văn Phòng
Những Nguyên Tắc Cơ Bản Khi Thiết Kế Hệ Thống Chữa Cháy
Thiết kế hệ thống PCCC đòi hỏi việc đáp ứng các tiêu chuẩn kỹ thuật, đồng thời phải phù hợp với đặc tính riêng của từng công trình và môi trường xung quanh. Các yêu cầu cơ bản trong thiết kế PCCC bao gồm:
- Đảm bảo sự an toàn về sức khỏe và tính mạng cho người dân.
- Giảm thiểu tối đa các thiệt hại về tài sản khi xảy ra sự cố hỏa hoạn.
- Đảm bảo thiết kế hệ thống PCCC hoạt động tốt và không gây cản trở đến các hoạt động diễn ra hàng ngày của người sử dụng công trình.
- Thiết kế phù hợp với công năng sử dụng của công trình.
- Bản thiết kế hệ thống PCCC cần đáp ứng yêu cầu về cấu trúc thành phần, bao gồm hệ thống cảnh báo cháy, hệ thống thông báo và báo động và hệ thống PCCC cho từng môi trường cụ thể.

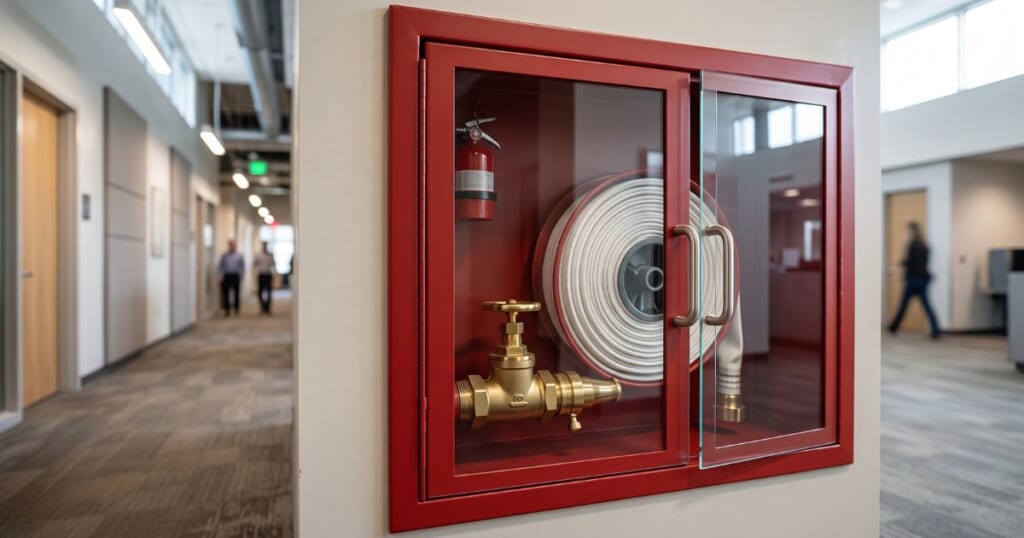

Thành Phần Cốt Lõi Của Một Hệ Thống PCCC Hoàn Chỉnh
Một hệ thống PCCC bao gồm nhiều bộ phận liên kết chặt chẽ. Dưới đây là các thành phần chính:

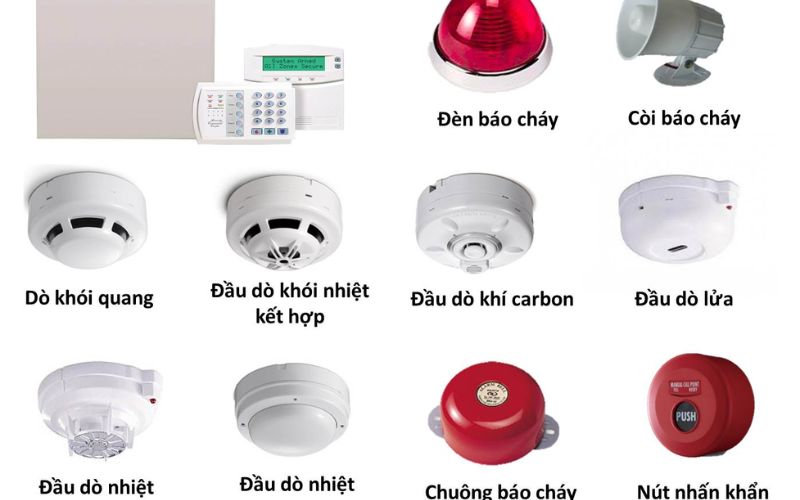

Thiết Bị Phát Hiện Và Cảnh Báo Cháy Sớm
Hệ thống báo cháy được thiết kế để phát hiện và thông báo sớm về các dấu hiệu của một sự cố cháy nổ. Do đó, nó hỗ trợ việc dập tắt các đám cháy mới phát sinh bằng các thiết bị chữa cháy cơ bản. Hệ thống cảnh báo cháy là một chuỗi liên tục gồm các thành phần:
- Đầu báo cháy tự động: Có chức năng nhận diện các dấu hiệu của sự cố cháy nổ.
- Nút nhấn khẩn cấp: Cho phép người dùng kích hoạt cảnh báo bằng tay nếu phát hiện ra cháy trước hệ thống.
- Trung tâm báo cháy: Là bộ não của hệ thống, nhận tín hiệu từ các đầu báo cháy, xử lý và truyền đến các thiết bị cảnh báo.
- Thiết bị cảnh báo: Bao gồm chuông báo cháy, đèn báo cháy, loa hướng dẫn thoát nạn,…
Hệ thống cảnh báo cháy là yêu cầu bắt buộc trong các công trình như nhà cao tầng, nhà xưởng, trung tâm thương mại, đảm bảo tối đa sự an toàn cho người và tài sản.
Hệ Thống Báo Động Khẩn Cấp Và Thông Báo Tự Động
Hệ thống này được thiết kế để phát ra tín hiệu cảnh báo và hướng dẫn kịp thời khi có hỏa hoạn xảy ra. Điều này hỗ trợ mọi người trong khu vực bị ảnh hưởng nhận được thông tin cần thiết để di tản an toàn hoặc thực hiện các biện pháp ứng phó kịp thời.
Thêm vào đó, hệ thống báo động còn có chức năng gửi thông báo đến các lực lượng cứu hộ khẩn cấp (bao gồm cảnh sát và cứu hỏa) thông qua trung tâm báo cháy trực tiếp. Điều này hỗ trợ lực lượng cứu hộ xác định chính xác vị trí đám cháy và triển khai phương án ứng cứu nhanh chóng.
Thiết Bị Và Dụng Cụ Chữa Cháy Chính
Hệ thống thiết bị chữa cháy là một phần không thể thiếu trong hệ thống PCCC, được thiết kế để dập tắt đám cháy một cách nhanh chóng và hiệu quả. Điều này giúp giảm thiểu thiệt hại về người và tài sản khi có sự cố hỏa hoạn.
Hệ thống này được chia thành 2 loại cơ bản, phù hợp với đặc điểm của từng công trình, loại hình sử dụng và môi trường làm việc. Cụ thể, như sau:
- Hệ thống chữa cháy bán tự động: Hệ thống này là sự kết hợp giữa tự động và thủ công. Yêu cầu cần có sự tác động của con người để kích hoạt hoặc điều khiển một phần quá trình dập lửa khi hệ thống nhận biết dấu hiệu hỏa hoạn.
- Hệ thống chữa cháy tự động: Đây là một hệ thống hiện đại, hoạt động hoàn toàn tự động dựa trên các cảm biến phát hiện khói hoặc nhiệt độ. Khi phát hiện dấu hiệu cháy nổ, hệ thống sẽ tự động phát hiện và dập tắt đám cháy mà không cần sự can thiệp trực tiếp của con người.
Các Giải Pháp Chữa Cháy Hiện Đại Được Ứng Dụng Phổ Biến
Dưới đây là các hệ thống thiết bị chữa cháy được sử dụng phổ biến nhất hiện nay:

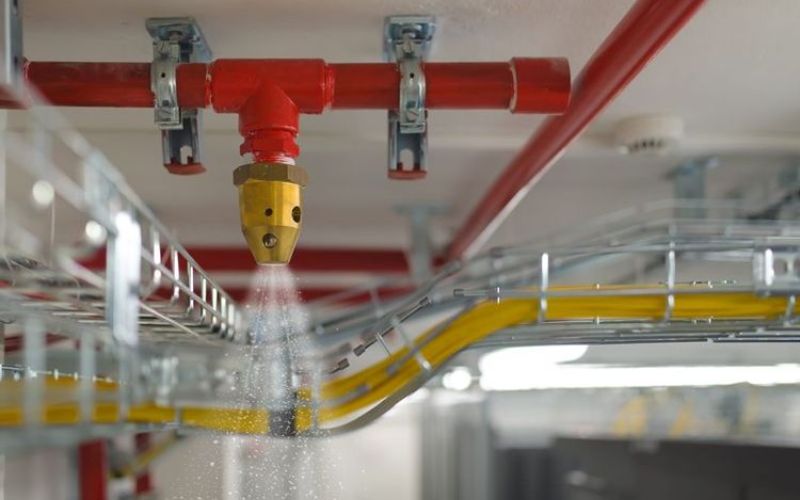

Hệ Thống Phun Nước Tự Động (Sprinkler)
Hệ thống chữa cháy Sprinkler được thiết kế để phát hiện và dập tắt đám cháy bằng cách phun nước trực tiếp vào khu vực bị cháy. Khi nhiệt độ trong khu vực tăng đến một mức nhất định, cảm biến nhiệt của đầu phun cụ thể sẽ kích hoạt. Lúc này, đầu phun sẽ tự động phá vỡ lớp chặn nước và phun trực tiếp nước vào đám cháy.
Chỉ các đầu phun tại khu vực cháy được kích hoạt, hệ thống không phun nước trên toàn bộ hệ thống, giúp hạn chế tối đa các hư hỏng tài sản không cần thiết. Đây là giải pháp hiệu quả cho các công trình như nhà cao tầng, trung tâm thương mại, kho hàng và nhà máy sản xuất.
Chữa Cháy Bằng Hóa Chất Khô
Hệ thống chữa cháy hóa chất khô được thiết kế để nhanh chóng kiểm soát các đám cháy đặc thù phát sinh từ các chất lỏng dễ cháy, khí đốt hoặc thiết bị điện.
Khi hệ thống được kích hoạt, khí nén trong bình sẽ tạo áp lực để phun bột hóa chất khô qua đường ống đến đầu phun. Bột hóa chất khô sẽ bao phủ đám cháy, ngăn chặn nguồn oxy hoặc làm gián đoạn phản ứng cháy, nhờ đó dập tắt ngọn lửa một cách hiệu quả. Loại hệ thống này phù hợp với các công trình như nhà kho chứa hóa chất, nhiên liệu, khu vực sản xuất tiềm ẩn nhiều rủi ro cháy nổ, trạm xăng dầu,…

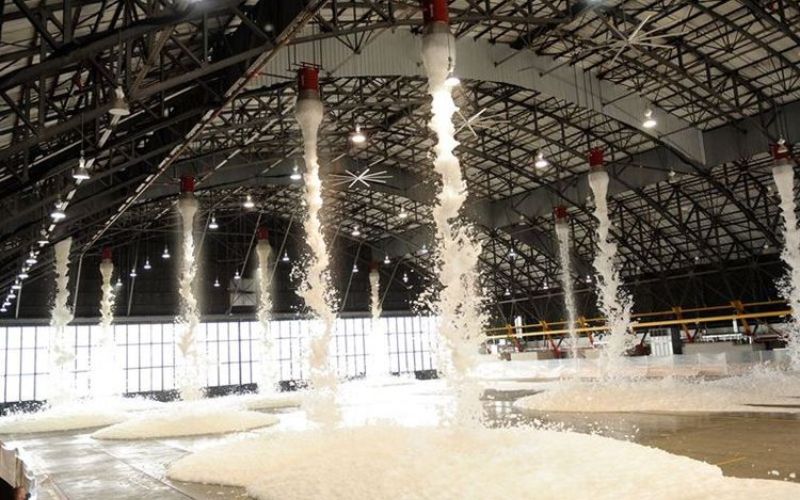

Hệ Thống Chữa Cháy Bằng Bọt (Foam)
Hệ thống này sử dụng bọt chữa cháy để dập tắt ngọn lửa bằng cách ngăn cách oxy với bề mặt đám cháy và làm mát hiệu quả. Đây là hệ thống phổ biến trong các môi trường có nguy cơ cháy nổ cao, ví dụ như kho xăng dầu hoặc hóa chất.
Khi cảm biến phát hiện đám cháy hoặc hệ thống được kích hoạt, dung dịch tạo bọt được trộn với nước và không khí để tạo thành bọt chữa cháy. Bọt được phun lên khu vực cháy, bao phủ bề mặt chất cháy nhằm ngăn không cho oxy tiếp xúc với ngọn lửa và dập tắt đám cháy. Ưu điểm của hệ thống này là gần như không gây hư hại cho hàng hóa, thiết bị.
Giải Pháp Chữa Cháy CO2 Cho Khu Vực Kín
Hệ thống chữa cháy CO2 cũng thường được đưa vào thiết kế hệ thống PCCC cho các công trình. Đây có thể là hệ thống chữa cháy tự động hoặc bán tự động, dập tắt đám cháy bằng cách loại bỏ oxy hoặc giảm nhiệt độ trong khu vực bị cháy.
Khi cảm biến phát hiện đám cháy hoặc hệ thống được kích hoạt theo cách thủ công, van điều khiển sẽ mở để xả khí CO2 từ bình chứa. Khí CO2 được phun vào khu vực cháy với mật độ cao sẽ thay thế oxy trong không khí, giúp dập tắt nhanh chóng nguồn lửa. Lưu ý cần đặt biệt là CO2 là loại khí độc hại cho sức khỏe con người, vì vậy cần phải sơ tán người bị nạn trước khi tiến hành chữa cháy.

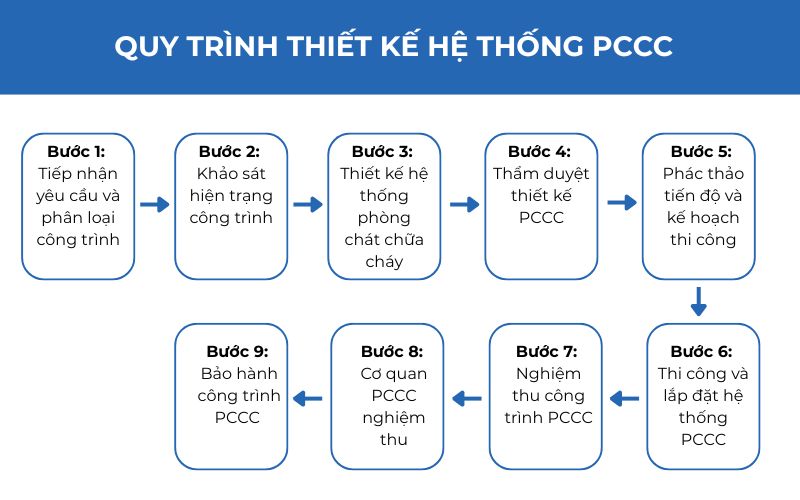

Các Bước Thiết Kế Hệ Thống PCCC Theo Quy Trình Chuẩn
Quy trình thiết kế PCCC yêu cầu sự phối hợp chặt chẽ giữa các bên liên quan nhằm mang lại hệ thống hoạt động hiệu quả, giảm thiểu chi phí và làm giảm tối đa các rủi ro. Dưới đây là trình tự các bước trong quy trình thiết kế hệ thống PCCC đạt chuẩn:
Bước 1: Tiếp Nhận Thông Tin & Phân Loại Loại Hình Công Trình
Đầu tiên, đơn vị thiết kế hệ thống PCCC sẽ tiếp nhận các yêu cầu và xác định mục đích sử dụng công trình. Sau khi đánh giá các rủi ro cháy nổ và những yêu cầu thiết kế, đơn vị sẽ phân loại công trình PCCC.
Bước 2: Khảo Sát Hiện Trạng Và Tình Hình Thực Tế
Đơn vị thiết kế PCCC thực hiện khảo sát hiện trạng công trình nhằm nắm bắt các đặc điểm vật lý và cấu trúc. Bước này bao gồm:
- Kiểm tra cấu trúc công trình (diện tích, chiều cao, số tầng, lối thoát hiểm,…).
- Xác định các khu vực có nguy cơ cháy nổ.
- Xem xét các yếu tố an toàn và giao thông phục vụ cứu nạn.
- Đánh giá tình trạng hệ thống điện, nước và thông gió.
- Thu thập dữ liệu liên quan đến các quy định pháp lý và tiêu chuẩn PCCC.
Bước 3: Lên Phương Án Thiết Kế Hệ Thống PCCC
Dựa trên thông tin đã thu thập, đơn vị sẽ tiến hành thiết kế hệ thống PCCC phù hợp với công trình. Trong đó, bao gồm các hạng mục chính sau:
- Lựa chọn hệ thống và thiết bị PCCC.
- Thiết kế hệ thống báo cháy.
- Thiết kế hệ thống chữa cháy.
- Xác định phương án cho lối thoát hiểm và cứu nạn.
- Thiết kế hệ thống điện và nước cho PCCC.

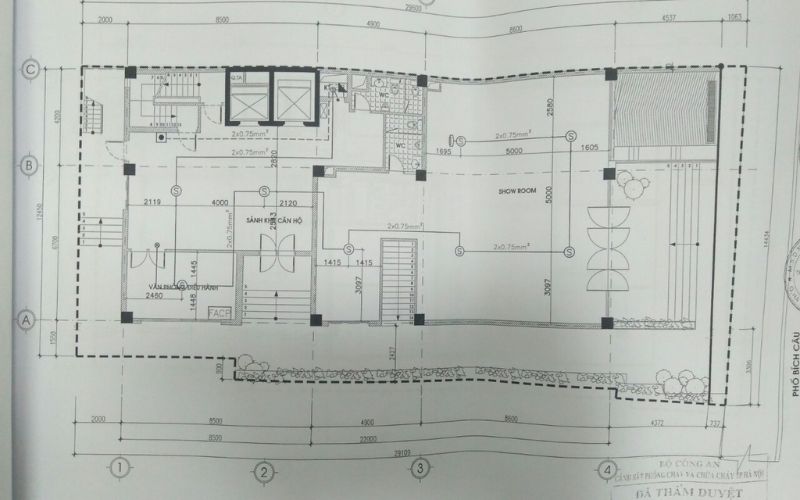

- Lập bản vẽ chi tiết toàn bộ hệ thống.
Bước 4: Gửi Hồ Sơ Thẩm Duyệt Với Cơ Quan Chức Năng
Sau khi hoàn thành bản vẽ thiết kế toàn bộ hệ thống, nhà thầu sẽ gửi tài liệu này đến cơ quan PCCC có thẩm quyền để tiến hành thẩm duyệt thiết kế. Đây là bước rất quan trọng giúp kiểm tra, đánh giá và phê duyệt tính hiệu quả cũng như sự tuân thủ của thiết kế đối với các quy định pháp luật hiện hành.
Bước 5: Lập Tiến Độ Và Kế Hoạch Triển Khai Thi Công
Khi đã hoàn tất xong quy trình thẩm duyệt, nhóm thiết kế sẽ tiến hành việc phác họa một cách chi tiết về tiến độ thực hiện và lập kế hoạch thi công cụ thể cho dự án xây dựng.
Bước 6: Thi Công – Lắp Đặt Hệ Thống Theo Thiết Kế
Theo như bản thiết kế và kế hoạch thi công cụ thể đã được thiết lập, nhà thầu sẽ tiến hành thực hiện và lắp đặt hệ thống phòng cháy chữa cháy (PCCC) một cách đúng đắn, tuân thủ đầy đủ các mốc thời gian đã được quy định trong tiến độ thi công.

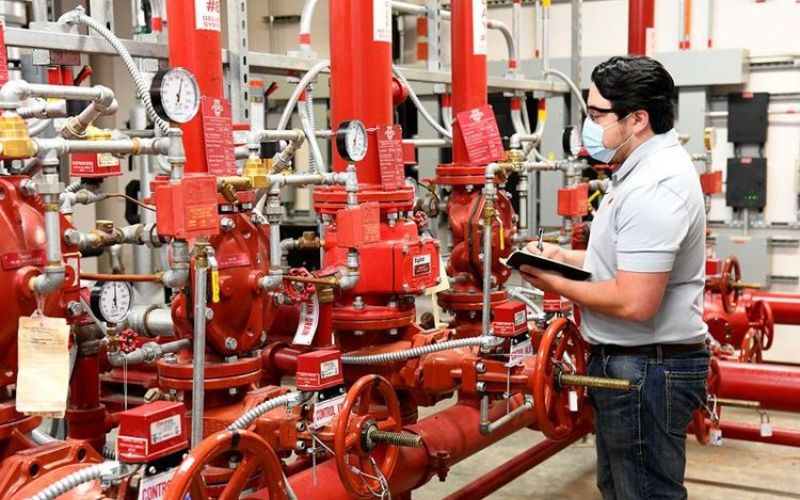

Bước 7: Kiểm Tra Và Nghiệm Thu Kỹ Thuật Nội Bộ
Sau khi hoàn thành giai đoạn thi công, lắp đặt, tổ nghiệm thu của đơn vị thiết kế sẽ kiểm tra lại toàn bộ hệ thống và thiết bị PCCC, để đảm bảo hệ thống PCCC hoạt động tốt và đáp ứng các tiêu chuẩn thiết kế đã đặt ra.
Bước 8: Cơ Quan PCCC Tiến Hành Nghiệm Thu Chính Thức
Sau khi nhà thầu nghiệm thu, cơ quan PCCC có thẩm quyền sẽ thực hiện bước nghiệm thu chính thức. Quá trình này bao gồm:
- Kiểm tra sự tuân thủ về thiết kế và các tiêu chuẩn PCCC.
- Kiểm tra chất lượng lắp đặt thiết bị.
- Thử nghiệm và kiểm tra hoạt động của hệ thống.
Nếu hệ thống PCCC đáp ứng đầy đủ các yêu cầu về kỹ thuật và an toàn, cơ quan PCCC sẽ cấp giấy chứng nhận nghiệm thu.
Xem thêm: Quy Trình, Thủ Tục & Hồ Sơ Nghiệm Thu PCCC Mới Nhất Theo Quy Định 2025
Bước 9: Bảo Hành, Bảo Trì Hệ Thống Sau Bàn Giao
Nhà thầu có nhiệm vụ tiến hành kiểm tra và bảo trì định kỳ cho hệ thống phòng cháy chữa cháy (PCCC). Bên cạnh đó, họ cũng cần phải sửa chữa mọi lỗi phát sinh trong khoảng thời gian bảo hành của dự án. Đây chính là một yếu tố hết sức quan trọng nhằm đảm bảo cho hệ thống này hoạt động một cách ổn định và bền vững, đồng thời đáp ứng đầy đủ các tiêu chuẩn về an toàn đã được quy định.
Xem thêm: Hồ Sơ, Thủ Tục & Quy Trình Thẩm Duyệt PCCC Mới Nhất 2025
Những Lưu Ý Quan Trọng Khi Thiết Kế Và Thi Công Hệ Thống PCCC
Để thiết kế PCCC đạt chuẩn và hiệu quả, bạn cần lưu ý một vài vấn đề sau:
- Địa điểm thi công, lắp đặt hệ thống PCCC cần phải đảm bảo khoảng cách an toàn với các công trình xung quanh.
- Hệ thống PCCC phải đảm bảo bao phủ toàn bộ diện tích công trình.
- Cần đảm bảo có đủ nguồn nước với áp suất và lưu lượng phù hợp cho hệ thống chữa cháy.
- Các lối thoát hiểm và hệ thống cứu nạn phải được thiết kế rộng rãi, dễ dàng tiếp cận và không bị cản trở.
- Các thiết bị trong hệ thống PCCC phải tương thích và hoạt động hiệu quả khi kết hợp với nhau.
- Cần có kế hoạch bảo trì và kiểm tra định kỳ để đảm bảo hệ thống hoạt động ổn định và hiệu quả.
- Người dùng công trình cần được đào tạo về cách sử dụng hệ thống PCCC và quy trình thoát hiểm khi có cháy.
- Các doanh nghiệp phải luôn có khoản kinh phí dự phòng cho PCCC.
Giải Đáp Những Câu Hỏi Thường Gặp Về Thiết Kế Hệ Thống PCCC
Trường Hợp Nào Bắt Buộc Phải Có Hệ Thống PCCC?
Theo Nghị định số 35/2003/NĐ-CP, các công trình sau đây bắt buộc phải có hệ thống PCCC:
- Nhà ở tập thể, nhà chung cư từ 5 tầng trở lên hoặc từ 5.000 m3 trở lên;
- Bệnh viện cấp huyện trở lên; bệnh viện khác, cơ sở khám chữa bệnh đa khoa từ 25 giường trở lên;
- Trường học, cơ sở giáo dục từ 3 tầng trở lên hoặc từ 5.000 m3 trở lên;
- Các dự án quy hoạch xây dựng mới hoặc cải tạo đô thị các loại;
- Các dự án quy hoạch xây dựng mới hoặc cải tạo khu dân cư, khu công nghiệp, đặc khu kinh tế, khu chế xuất, khu công nghệ cao cấp tỉnh trở lên;
- Trung tâm thương mại, siêu thị, cửa hàng bách hóa từ 300m2 trở lên.
Chi Phí Thiết Kế Hệ Thống PCCC Là Bao Nhiêu?
Chi phí thiết kế và lắp đặt hệ thống PCCC có thể dao động lớn tùy thuộc vào quy mô công trình, loại hình công trình, mức độ phức tạp của hệ thống và các tiêu chuẩn kỹ thuật cần tuân thủ.
- Đối với các công trình dân dụng nhỏ (nhà ở, văn phòng nhỏ): Chi phí có thể dao động từ 50 triệu đến 150 triệu đồng/dự án.
- Đối với các công trình lớn (tòa nhà cao tầng, trung tâm thương mại, nhà xưởng): Chi phí có thể dao động từ vài trăm triệu đồng đến vài tỷ đồng.
Xem thêm: Tỷ Lệ & Cách Tính Chi Phí Thẩm Duyệt PCCC Theo Quy Định Mới Nhất 2025
Để đảm bảo an toàn vận hành và tính đồng bộ trong xây dựng văn phòng, việc tích hợp giải pháp phòng cháy ngay từ khâu thiết kế là điều cần thiết. Inter Office – dịch vụ thiết kế thi công nội thất văn phòng trọn gói với bề dày kinh nghiệm thực hiện hàng trăm dự án tại Hà Nội và TP.HCM, luôn mang đến giải pháp không gian làm việc hiệu quả, thẩm mỹ và đáp ứng đầy đủ các yêu cầu kỹ thuật. Đặc biệt, mọi dự án đều được tư vấn và triển khai đồng bộ với thiết kế hệ thống PCCC đạt chuẩn.
